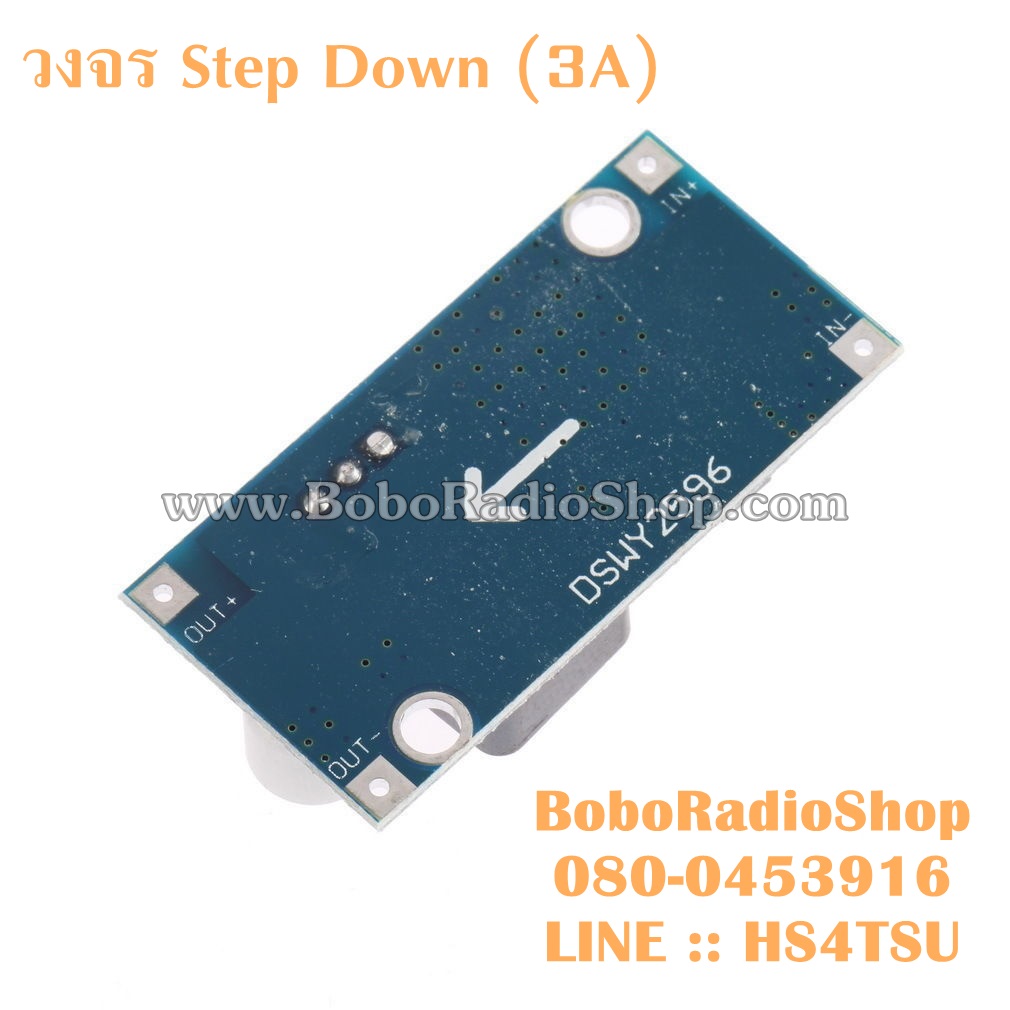

วงจร Step Down (3A) สำหรับทำเซฟเวอร์

วงจร Step Down (3A)

Module ::: LM2596

Input :: 4V-35V(3A)

Output :: 1.23V-30V

ขนาด :: 4.3*2.1*1.4 (L*W*H) (CM)

สามารถปรับแรงดันได้ โดยใช้ไขควงแบนหมุนที่น็อตสีทอง

-----------------------------------------------------

DC-DC step-down power module

Name / number LM2596S DC-DC step-down module

Input voltage 3.2V ~ 40V

Output voltage 1.25V ~ 35V

Output current 3A (max)

Conversion efficiency of 92% (maximum)

Output ripple <30mV

Switching frequency 65KHz

Operating temperature -45 ℃ ~ +85 ℃

Size 43mm * 21mm * 14mm (L * W * H)

IN-IN + input Positive Input Negative!

Positive output OUT + OUT-output negative
